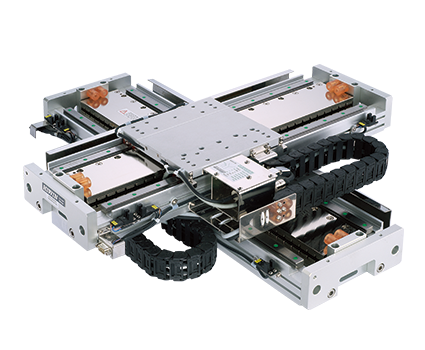

直線電機的主要分類

直線電機按工作原理可分為：直流、異步、同步和步進等；直線電機按結構形式可分為；單邊扁平型、雙邊扁平型、圓盤型、圓筒型（或稱為管型）等。最常用的直線電機類型是平板式直線電機、U型槽式直線電機和圓柱型直線電機。 音圈電機因其結構類似于喇叭的音圈而得名。具有高頻響、高精度的特點。此類電機分為圓柱型音圈電機和擺動型音圈電機。也就是所謂的圓柱型直線電機。

平板直線電機

平板式直線電機鐵芯安裝在鋼疊片結構然后再安裝到鋁背板上，鐵疊片結構用在指引磁場和增加推力。磁軌和動子之間產生的吸力和電機產生的推力成正比，疊片結構導致接頭力產生。把動子安裝到磁軌上時必須小心以免他們之間的吸力造成傷害。



U型槽直線電機

U 型槽式直線電機有兩個介于金屬板之間且都對著線圈動子的平行磁軌。動子由導軌系統支撐在兩磁軌中間。動子是非鋼的，意味著無吸力且在磁軌和推力線圈之間無干擾力產生。非鋼線圈裝配具有慣量小，允許非常高的加速度。線圈一般是三相的，無刷換相?？梢杂每諝饫鋮s法冷卻電機來獲得性能的增強。也有采用水冷方式的。這種設計可以較好地減少磁通泄露因?yàn)榇朋w面對面安裝在U形導槽里。這種設計也最小化了強大的磁力吸引帶來的傷害。

這種設計的磁軌允許組合以增加行程長度，只局限于線纜管理系統可操作的長度，編碼器的長度，和機械構造的大而平的結構的能力。

圓柱型直線電機

圓柱形動磁體直線電機動子是圓柱形結構。沿固定著磁場的圓柱體運動。這種電機是最初發現的商業應用但是不能使用于要求節省空間的平板式和U 型槽式直線電機的場合。圓柱形動磁體直線電機的磁路與動磁執行器相似。區別在于線圈可以復制以增加行程。典型的線圈繞組是三相組成的，使用霍爾裝置實現無刷換相。推力線圈是圓柱形的，沿磁棒上下運動。這種結構不適合對磁通泄漏敏感的應用。必須小心操作保證手指不卡在磁棒和有吸引力的側面之間。

管狀直線電機設計的一個潛在的問題出現在，當行程增加，由于電機是完全圓柱的而且沿著磁棒上下運動，唯一的支撐點在兩端。保證磁棒的徑向偏差不至于導致磁體接觸推力線圈的長度總會有限制。
